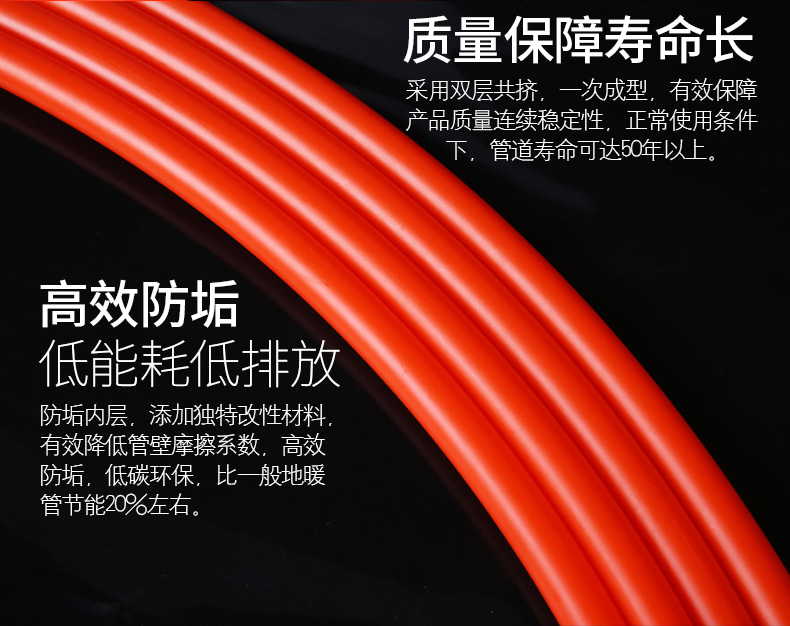

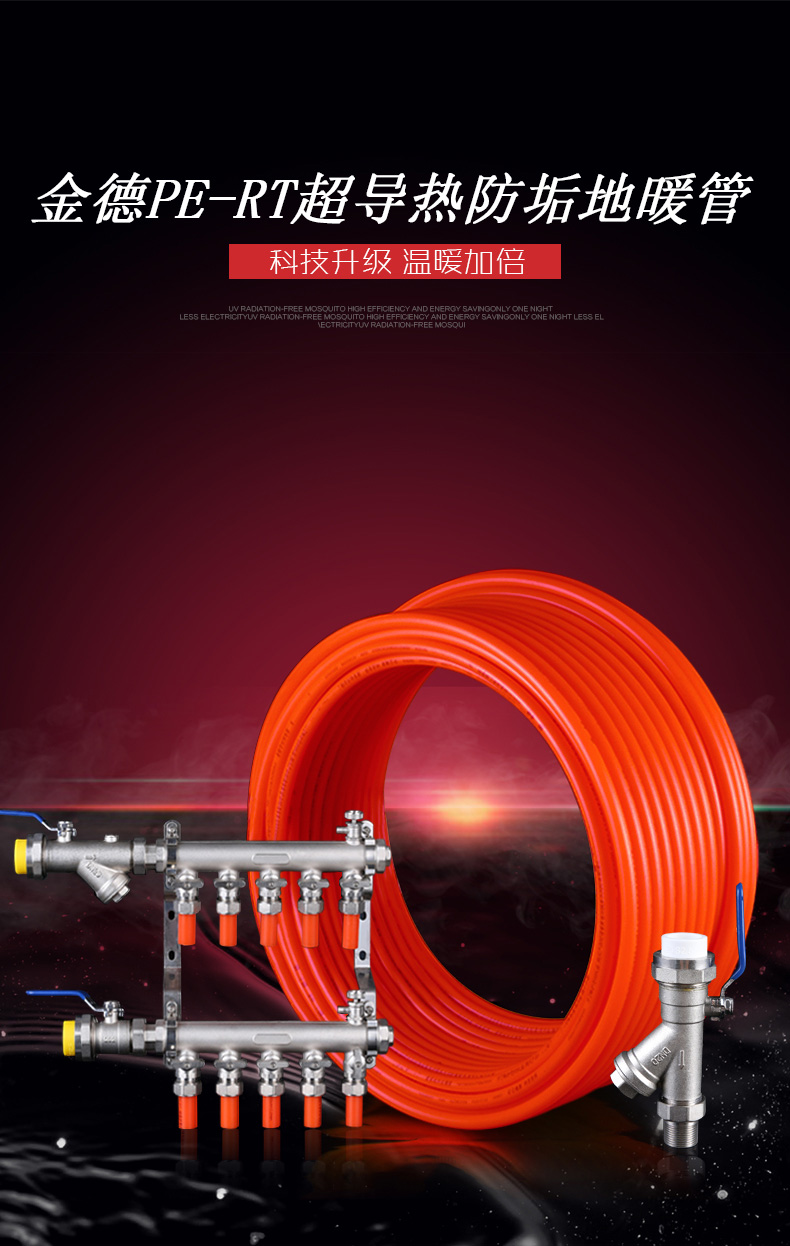

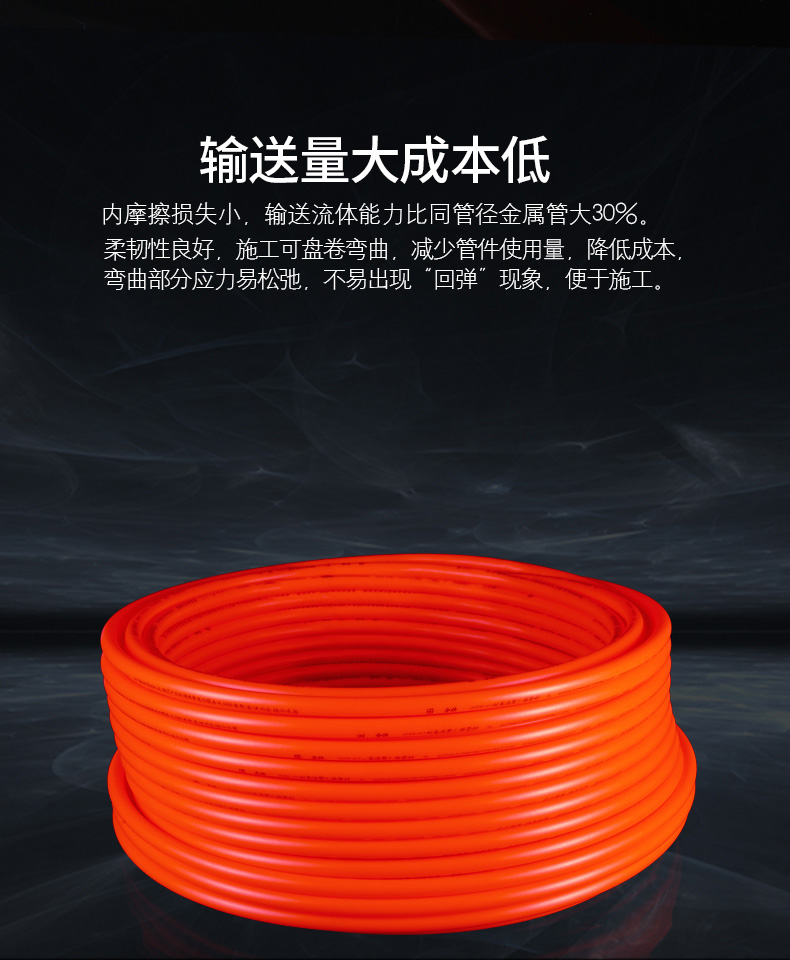

金德PE-RT地暖管

一、金德PE-RT地暖管产品规格：

产品规格：外径（mm）16、20、25、32

产品颜色：橘红

定尺长度：200米/件；300米/件

二、安装事项：

一、施工安装前应具备下列条件：

设计施工图纸和施工现场具有供水或供电条件，有储放材料的临时设施，已完成墙面粉刷、外窗、外门已安装完毕，厨房卫生间应做完闭水实验并经过验收。

二、地面层：找平层，保证地面水平，便于施工。

三、绝热保温层的铺设 :绝热保温层一般使用聚苯乙烯保温板，密度为20-25㎏/m³，绝热层相互间接合应严密。直接与土壤接触或有潮气侵入的地面，在铺设绝热层之前应先铺一层防潮层。

四、铝箔铺设：热反射的作用，目的是隔热，使热量向上发射。

五、 钢丝网铺设，主要是固定管材，钢网的宽度一般为150—200MM。

六、管材固定：可采用下列方法之一的固定方式，用固定卡将加热管直接固定在绝热板上， 用扎带将加热管固定在铺设于绝热层的网格上。  直接卡在铺设于绝热层表面的专用管架或管卡上。直接固定于绝热层表面凸起间形成的凹槽内。 加热管弯头两端宜设固定卡，加热管固定点的间距直管段固定点间距宜为0.5—0.7m弯曲管段固定点间距宜为0.2—0.3 m 。

七、管材铺设：

1、 家用地暖铺设，管间距一般不大于25cm，公共场所一般25-30cm间距。管子比较密的间距不小于15cm。安装管子时,木板上不能有钉子并严防手推车压。

2、地暖铺设时，管间距≤100mm地方须设柔性波纹护管.

3、地热管与分水器连接时，加热管切割，应采用专用工具，切口应平整，断口面应垂直管轴线;并用整圆器整圆后，在弯管器的作用下，垂直连接.

4、加热管固定点的间距，直管段部分固定间距宜为0.7－1.0m，弯曲管段部分的固定点间距宜为0.2－0.3m。每路地暖管管间距的安装误差不应大于10mm;

管子弯曲时不得出现“死折”，出现“死折”时应整根管更换.

5、地热管材出地面至分水器连接处的明装管段，外部应加装塑料套管。

6、加热管的环路布置不宜穿越填充层内的伸缩缝;必须穿越时，伸缩缝处应设长度为300mm的柔性波纹套管.

7、填充层施工前应在没铺设加热管的空处搭设跳板，手推车中的砼应先倒在搁置在跳板上的木板上，再用平头铁锹回填; 所有施工人员应穿软底鞋，分水器所有敝口处必须全部封堵;

8、已安装好的分水器应严实地全部包裹起来，亦可将分水器取下，待门、窗安装完毕，再进行分水器的二次安装。

9、木地板宜选用耐热复合木地板;面层施工时，不得剔、凿、割、钻和钉填充层，不得向填充层内楔入任何物件;

10、供水温度为60℃，回水温度为50℃，温差为10℃左右;系统较大长期工作压力不得超过0.8MPa;地暖系统内介质的流速为0.25m/s;

11、连接在同一分、集水器上的同一管径各环路加热管的长度宜尽量接近，并不宜超过120m。加热管的布置，应根据保证地面温度均匀的原则，选择采用回折型（旋转型）、平行型（直列型）。

12、分、集水器应在开始铺设加热管之前进行安装。水平安装时，一般宜将分水器安装在上，集水器安装在下，中心距宜为200mm，集水器中心距地面应不小于300 mm。
